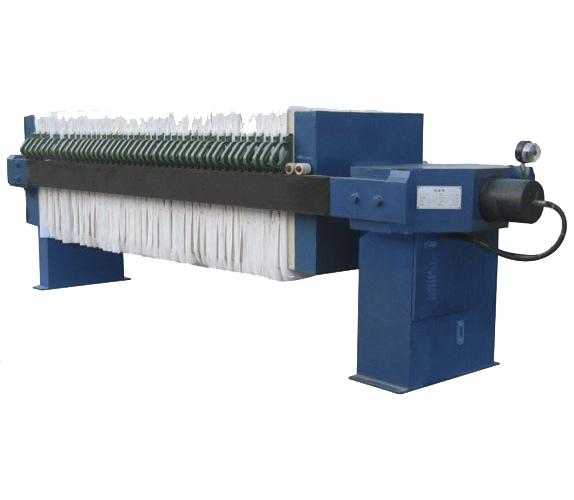

板框壓濾機在實際工作中的操作指南。板框式壓濾機液壓部分是驅動壓緊板壓緊或松開濾板的動力裝置，配置了柱塞泵及各種控制閥。壓緊濾板時，按下"壓緊"按鈕，電機啟動，活塞桿前移，板框式壓濾機壓緊濾板;當油壓上升到電接點壓力表的上限值時，電接點壓力表上限接通而停泵;此時，板框式壓濾機即進入自動保壓狀態;當油壓降至電接點壓力表調定的下限值時，板框式壓濾機塞泵重新啟動以保證過濾所需工作壓力;回程時，按下"回程"按鈕，電機啟動，活塞桿帶動壓緊板回程，濾板松開;按下"拉板"按鈕，機械手自動往復拉板，當拉完后一塊板時，裝在止推板主梁上的行程開關被觸動，機械手自動回程，當機械手回至起始位置時，板框式壓濾機觸動行程開關而自動停止。
板框式壓濾機水和空氣沖洗管的腐蝕和空氣管的堵塞，在自動板框式壓濾機濾池中的空氣和水反沖洗管一定要作好防腐蝕處理，如不作防腐蝕處理，一般碳鋼管在濾池中不到一年就被腐蝕穿孔。采用空氣沖洗時由于空氣孔口處流速高會攪亂承托層，以至使小顆粒的卵石和濾料進入空氣管，引起空氣管堵塞。解決的辦法為：1、空氣管孔口處的卵石直徑不能太小;2、孔口處的承托層采用石榴石代替卵石;3、采用粗-細-粗承托層，板框式壓濾機即在卵石承托層上再加幾層反粒度布置的承托層，上部承托層的目的為壓著底部的承托層;4、用不銹鋼絲網固定承托層;5、將反沖洗空氣管置于反沖洗進水布水管的下面。
板框式壓濾機接的哈夫蘭卡片液壓站的結構組成有:電機、油泵、溢流閥(調節壓力)換向閥、壓力表、油路、油箱。液壓壓緊機械壓緊時，由液壓站供高壓油，板框式壓濾機油缸與活塞構成的元件腔充滿油液，板框式壓濾機當壓力大于壓緊板運行的摩擦阻力時，壓緊板緩慢地壓緊濾板，當壓緊力達到溢流閥設定的壓力值(由壓力表指針顯示)時，濾板、濾框(板框式)或?yàn)V板(廂式)被壓緊，溢流閥開始卸荷，這時，切斷電機電源，板框式壓濾機壓緊動作完成，板框式壓濾機退回時，換向閥換向，壓力油進入油缸的有桿腔，當油壓能克服壓緊板的摩擦阻力時，壓緊板開始退回。
