壓濾機的三種操作模式
◆ 半自動模式：按下啟動按鈕，從關閉濾室到打開一個循環結束為自動。若進行下一個循環需要再次按下啟動按鈕。
◆ 自動模式：按下啟動按鈕，壓濾機將一個循環接著一個循環工作，直到按下停止按鈕為止。
◆ 手動模式：應用于檢修設備時，即壓濾機可運行或停止在循環過程中的任何一點。

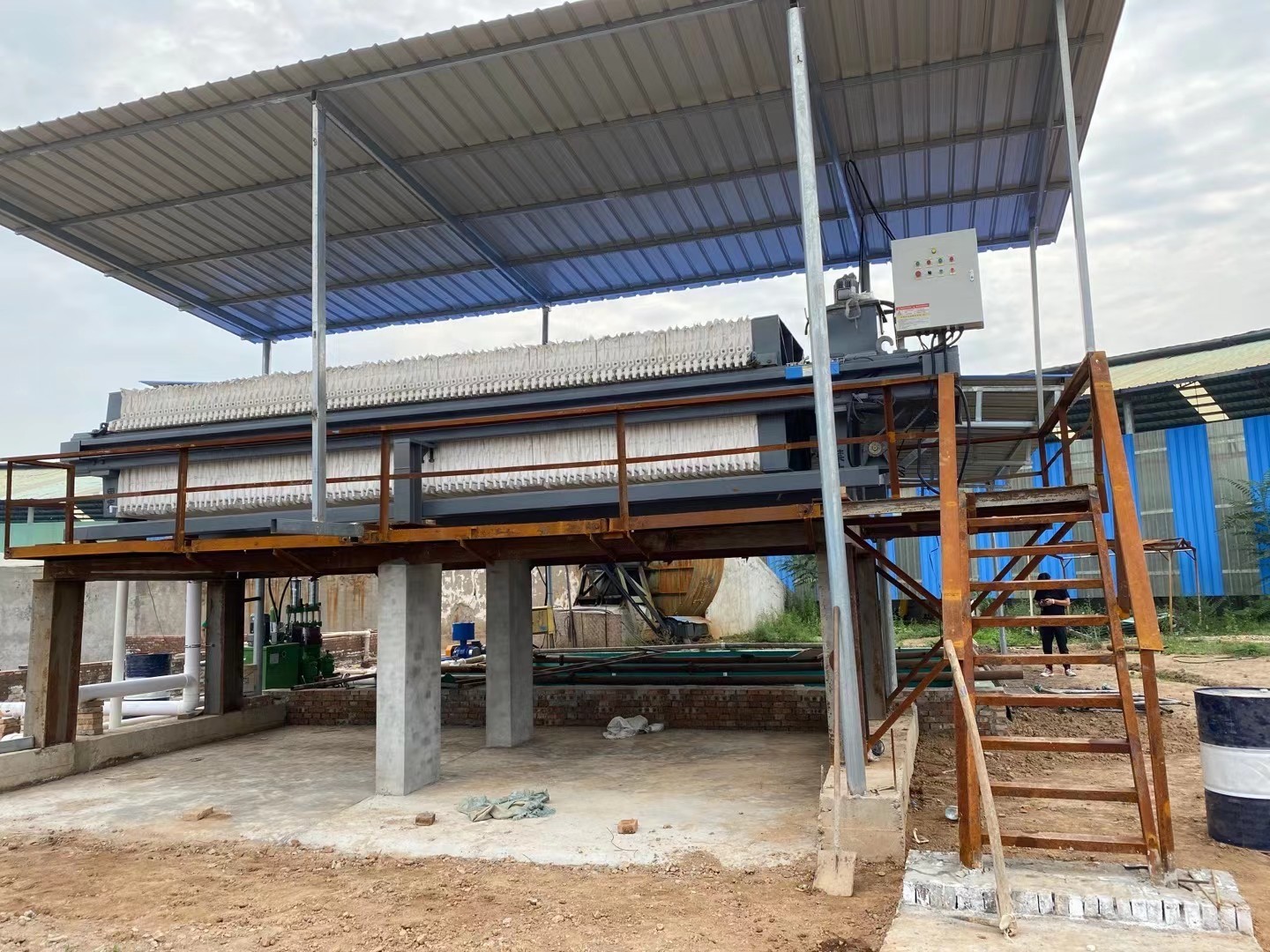

工作原理
主油缸帶動移動板關閉各濾室，用液壓傳動的隔膜泵，把料漿均勻注入相鄰濾板形成的濾室中，在注滿濾室后繼續入料，給濾室內的料漿施壓，使得大部分濾液通過濾布，從濾板上的溝槽流出。通過機械擠壓或隔膜壓榨來縮小濾室容積進行二次脫水，用高壓空氣均勻通過整個濾餅的斷面進行氣水置換，帶走濾餅內的殘留水份。較后主液壓缸開始工作，連桿帶動移動板，打開濾室放下濾餅。
工作過程
壓緊濾板過程
主液壓缸動作，連桿帶動移動板，將所有濾板壓緊，相鄰兩濾板形成濾室。
壓濾過程
隔膜泵將料漿通過料漿集流管注入濾室，當料漿充滿濾室后，繼續對濾室內的料漿施壓，進行壓濾，形成固液分離。
一次吹風過程
在高壓空氣的作用下，清洗濾布并帶走殘留在濾板溝槽中的濾液。
二次吹風過程
為了進一步降低濾餅水份，從孔板中吹入高壓空氣，高壓空氣穿透濾餅，進行氣水置換，帶走殘留在濾餅顆粒間的水份。
擠壓過程
主液壓缸再次動作，使移動板進一步擠緊濾室，由于濾板四周的橡膠密封條可變形，因此，濾室內的濾餅厚度變薄，用機械方式擠壓出濾餅中的剩余水份。
隔膜壓榨過程
APNM系列采用0.6-0.8MPa的高壓空氣將濾板隔膜鼓起，擠壓濾餅，進一步脫水。
卸餅過程
主液壓缸通過連桿作用，將移動板推至遠端，并打開好的組濾室，然后利用輔助液壓缸依次打開剩下的濾室，卸下濾餅。
當上述七個動作完成后，即一個循環結束，另一個循環開始。
■ 灰色：濾板 ■ 紅色：濾布 ■ 藍色：空氣 ■ 棕色：料漿/濾餅 ■ 黑色：橡膠封條 ■ 濾液
